ДУТ УЗИ ("ТС СЕНСОР")

Для контроля расхода топлива (в том числе определения фактов “сливов”, объема заправок, потребления топлива) можно использовать высокоточные датчики уровня топлива (ДУТ) различных производителей.

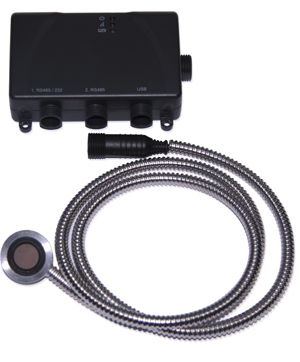

В этом разделе описано подключение ультразвукового ДУТ (модель УЗИ-0.8) производства фирмы “ТС СЕНСОР” к автомобильным терминалам “ГдеМои” A-серии:

По цифровому интерфейсу RS232 датчик УЗИ может быть подключен терминалам “ГдеМои A8”.
По аналоговому интерфейсу данный датчик можно подключить к аналоговому входу терминалов ГдеМои A5. Подключение двух датчиков (например, если в автомобиле два топливных бака) производится, соответственно, к разным входам.

Установка ультразвукового датчика и его настройка производится с использованием специальных приборов, приспособлений и материалов. Кроме того, монтаж ультразвукового датчика имеет множество специфичных особенностей. Поэтому установка такого датчика должна производиться только опытным специалистом.

Схема подключения ДУТ УЗИ “ТС СЕНСОР” к терминалам “ГдеМои” A-серии

Подключение терминала “ГдеМои” A-серии и датчика уровня топлива к “плюсу” и “массе” должно быть осуществлено в едином месте.

Схема подключения по цифровому интерфейсу

Подключение ДУТ УЗИ по цифровому интерфейсу осуществляется к порту RS-232 терминала “ГдеМои A8” через 10-контактный разъем, с использованием специального кабеля, прилагаемого к терминалу в стандартной комплектации.

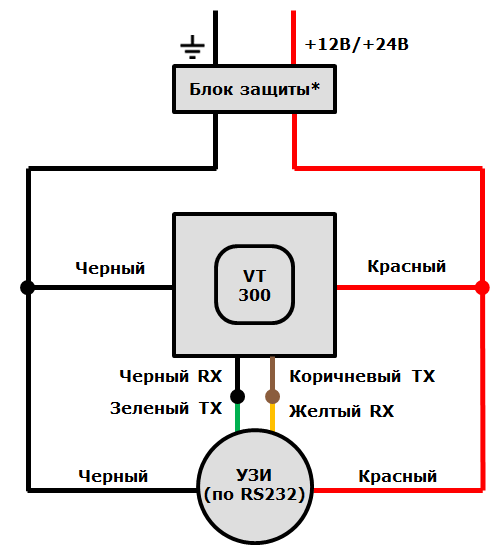

Схема подключения ДУТ УЗИ (“ТС СЕНСОР”) к терминалу “ГдеМои A8” через цифровой интерфейс RS232

Схема подключения по аналоговому интерфейсу

При использовании аналогового выхода ДУТ УЗИ подключение производится ко аналоговому входу терминала “ГдеМои A5” через 5-контактный разъем.

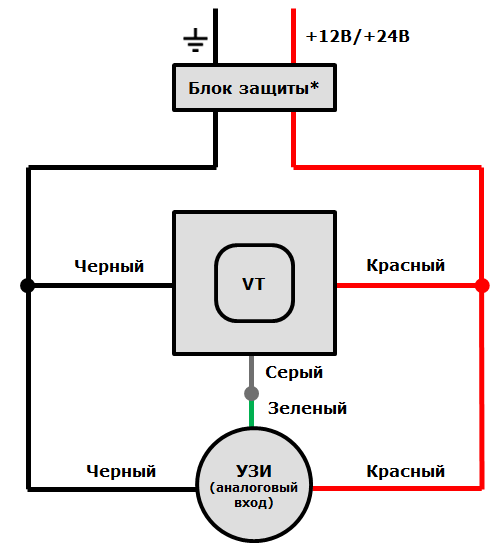

Схема подключения ДУТ УЗИ (“ТС СЕНСОР”) к терминалам “ГдеМои A5” через аналоговый интерфейс (на данной схеме показано подключение к входу №2 терминала)

Блок защиты - дополнительное устройство, обеспечивающее гальваническую развязку и защиту от высоковольтных помех и неисправностей в бортовой сети. При подключении ДУТ УЗИ по аналоговому входу рекомендуется использовать блоки защиты со стабилизированным по напряжению выходом.

Настройка датчика

Устройства “ГдеМои” не требуют какой-либо дополнительной настройки для работы с датчиками уровня топлива марки “ТС СЕНСОР”. Поэтому достаточно настроить только сам датчик и заполнить тарировочную таблицу для топливного бака.

Настройка датчика “ТС СЕНСОР” производится с компьютера с применением «сервисного комплекта», приобретаемого отдельно. Программное обеспечение и руководства Вы можете скачать по ссылкам в начале данной страницы.

Стандартные параметры для цифрового ДУТ (при необходимости могут быть изменены):

Скорость обмена данными: 19200 бит/с
Сетевой адрес: 255

Ввод данных в систему наблюдения

После завершения установочных работ внесите данные тарировочной таблицы в формуляр и отправьте его на email support@gdemoi.ru. После получения ответа Вы можете контролировать объем топлива онлайн и в табличных отчетах в системе наблюдения.
