OBD-II уровень топлива

Для контроля расхода топлива (в т.ч. определения фактов «сливов», объема заправок, потребления топлива) можно использовать датчики уровня топлива (ДУТ) различных производителей, но в случае, когда их установка невозможна, можно дистанционно контролировать уровень топлива через данные, поступающие от бортовой системы диагностики автомобиля. Для это используется интерфейс OBD-II.

Контроль уровня топлива при помощи трекера ГдеМои A2.

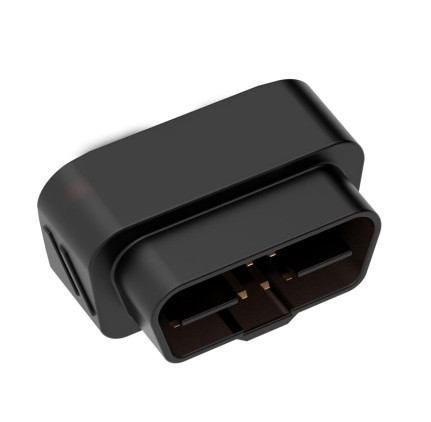

A2 – это инновационный компактный трекер, который не нуждается в специальной установке в сервисном центре. Достаточно установить его в диагностический порт автомобиля OBDII, имеющийся на всех современных автомобилях, включая отечественные.

ГдеМои A2 фиксирует показания уровня топлива в процентах. По умолчанию в системе мониторинга ГдеМои эти данные отображаются «как есть», т. е. От 0% до 100%. Для того чтобы получать более точную информацию об уровне топлива в баке, необходимо произвести настройку тарировочной таблицы.

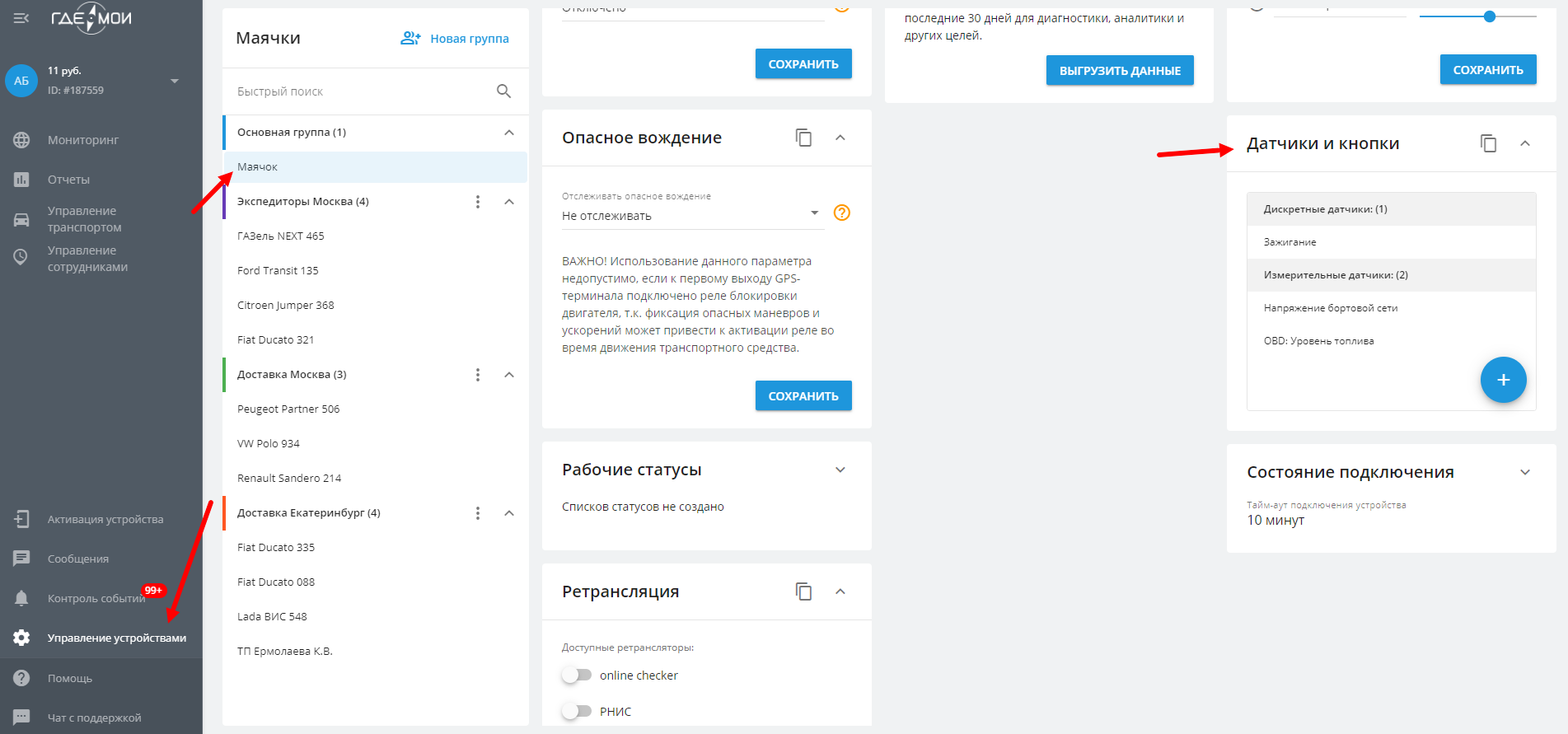

Для этого откройте раздел «Управление устройствами».

Выберите в списке нужный маячок и перейдите в «Датчики и кнопки»:

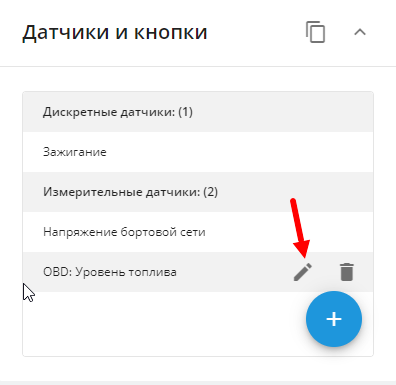

Все датчики для устройства данной модели создаются при регистрации автоматически, поэтому в списке измерительных датчиков найдите уже имеющийся датчик «OBD: Уровень топлива», выберите его левой кнопкой мыши и нажмите на иконку редактирования:

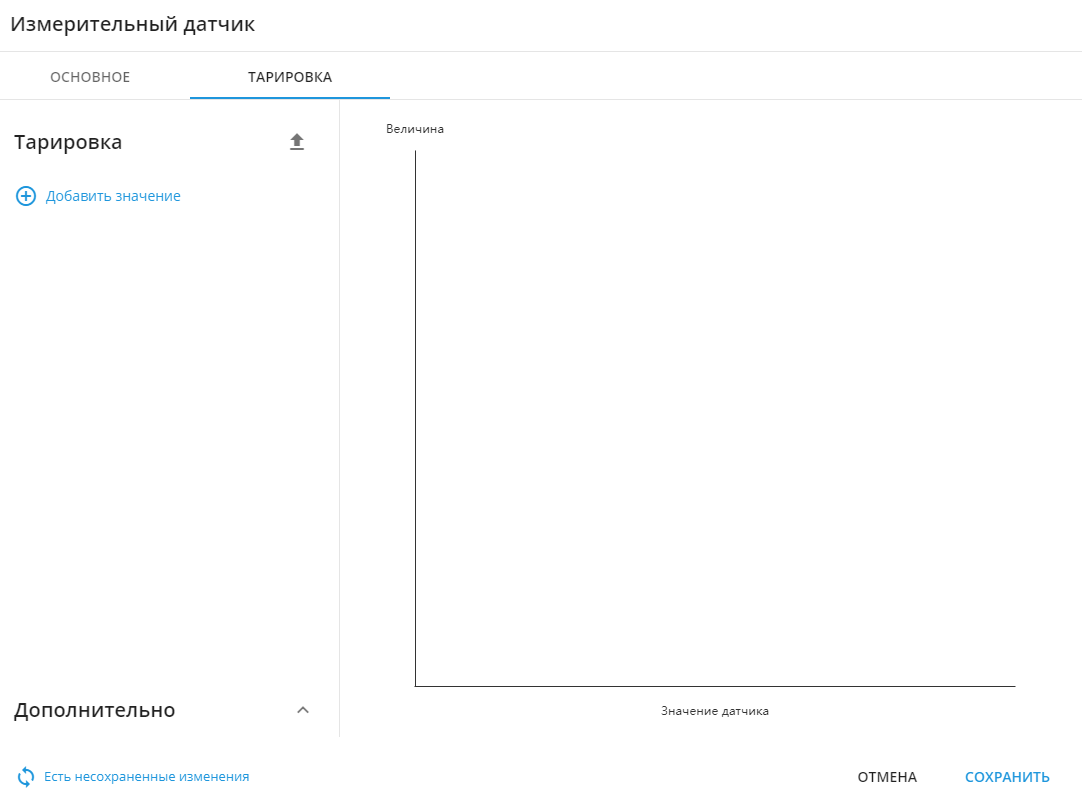

Как вы видите, по умолчанию для этого датчика заданы значения от 0 до 100, единицами измерения являются проценты:

Настройка для приблизительного отображения уровня топлива

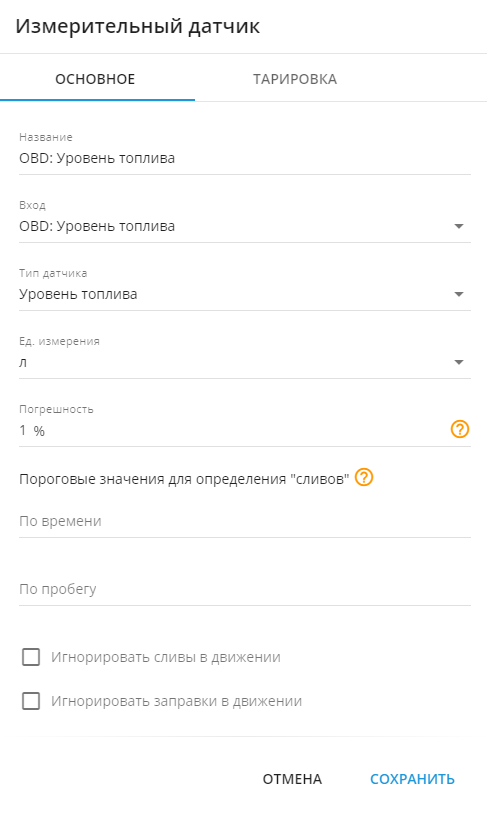

Для настройки отображения показаний уровня топлива в литрах, которые будут соответствовать объему топливного бака, необходимо в тарировочной таблице изменить конечный параметр столбца «Величина», прописав вместо 100 максимальный объем топливного бака Вашего автомобиля, и указать нужные единицы измерения.

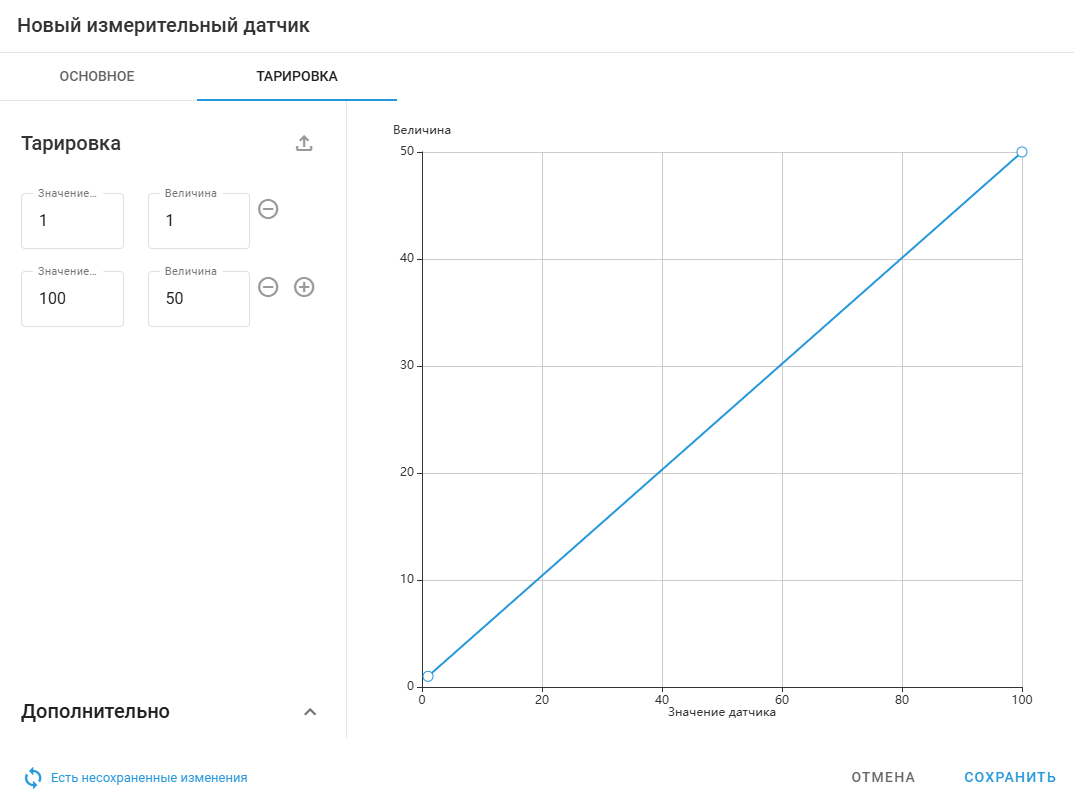

Пример для бака объемом 50 литров:

Настройка для точного отображения уровня топлива

Для того чтобы добиться максимально точных показаний, вам необходимо более подробно заполнить тарировочную таблицу, добавив строчки. Это может быть необходимо, если бак имеет большой объем, либо сложную форму. Чем меньше будет шаг показаний, тем точнее будут показания уровня топлива.

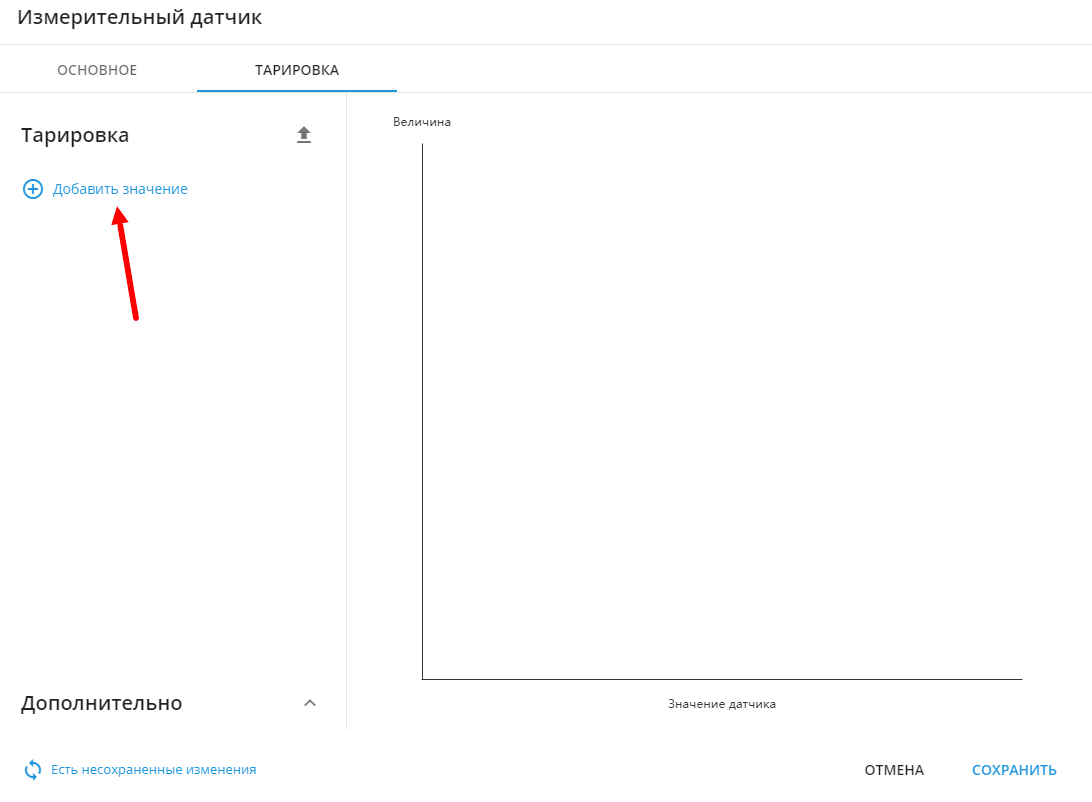

Добавление строки в таблицу осуществляется с помощью специальной кнопки:

Обратите внимание, что показания в столбце «Значение датчика» в любом случае должны быть в диапазоне от 0 до 100, т. к. трекер передает эти показания в процентах.

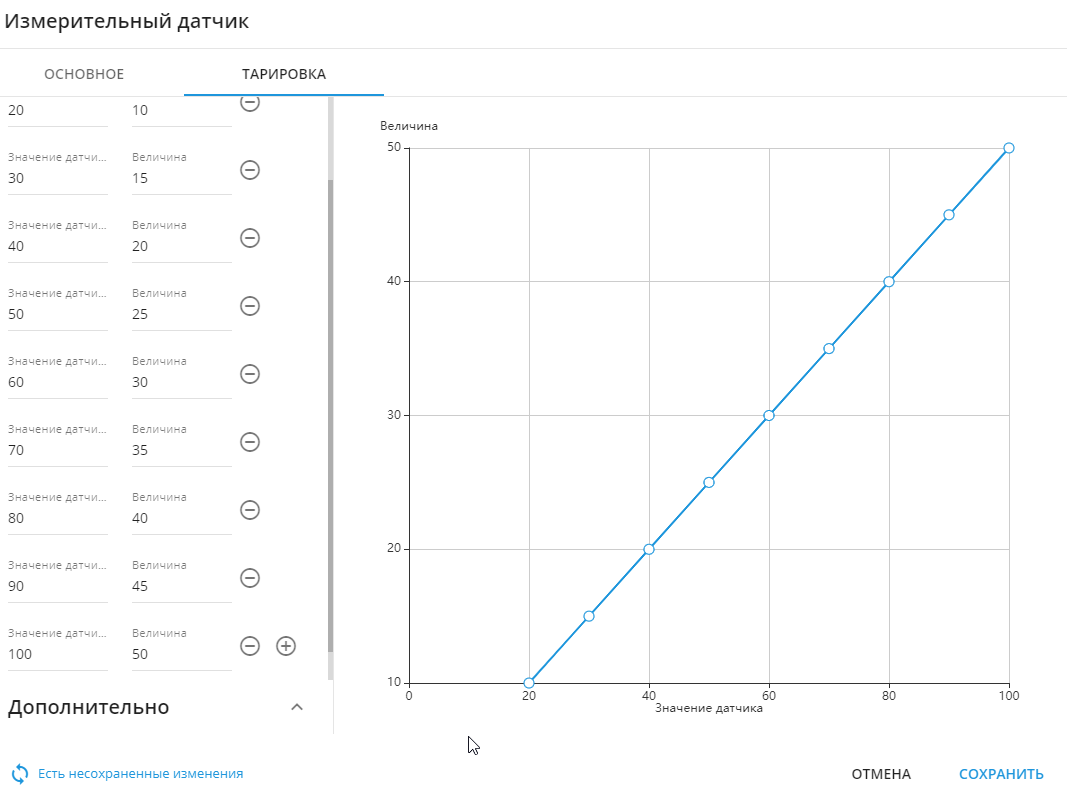

Пример тарировочной таблицы для бака объемом 50 литров с шагом показаний 5 литров:

Подробная информация по работе с датчиками и кнопками представлена в соответствующем разделе «Датчики и кнопки».
