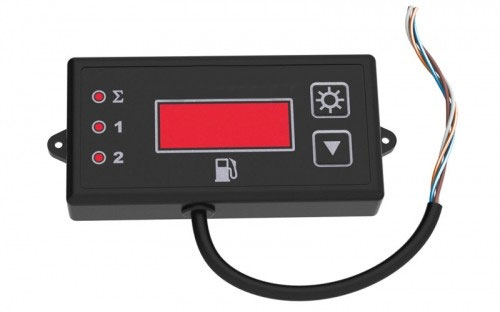

Индикатор объема топлива
Индикатор объема топлива (модель «LLD») предназначен для отображения информации об объеме топлива в одном или двух топливных баках (по отдельности и в сумме) транспортного средства.
Индикатор применяется только с датчиками уровня топлива моделей Omnicomm LLS 20160\20230.
Поддерживается подключение не более двух датчиков уровня топлива LLS. Оба датчика LLS могут быть установлены в одном баке транспортного средства, такая схема может применяться для повышения точности измерения уровня и компенсации наклонов бака.
Возможно отображение одного из следующих значений:
объем топлива в одном топливном баке (л.) по первому датчику LLS;
объем топлива в другом топливном баке (л.) по второму датчику LLS;
суммарный объем топлива в двух топливных баках (л.);
Варианты подключения
Индикатор объема топлива LLD применяется совместно с:
одним датчиком уровня топлива LLS, не используемым совместно с системами мониторинга, подключенным по интерфейсу RS-485, и находящимся в режиме периодической выдачи данных;
одним датчиком уровня топлива LLS, входящими в состав системы мониторинга ГдеМои A8 и подключенным по интерфейсу RS-232;
одним или двумя датчиками уровня топлива LLS, входящими в состав системы мониторинга ГдеМои A8 и подключенными с помощью Dalcon.

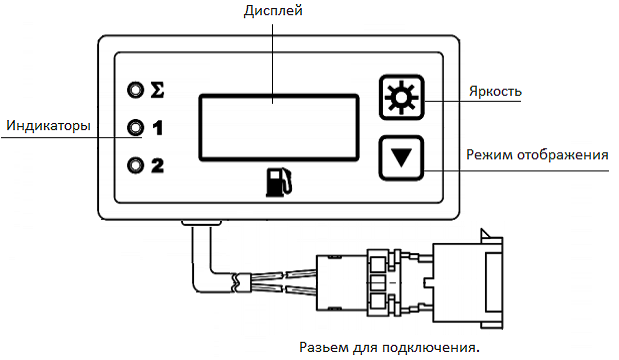

В индикатор объема топлива LLD входит интерфейс RS-485, кнопки управления и семисегментный дисплей и индикаторы:
Индикатор объема топлива LLD содержит две кнопки управления:
Изменение уровня яркости индикатора LLD: изменяет значение уровня яркости при нажатии кнопки на яркий уровень на время 10 секунд. По истечению 10 секунд индикатор LLD переходит на уровень яркости, установленный при настройке. Значение уровня яркости устанавливается в процессе настройки изделия с помощью программы LLS Monitor.

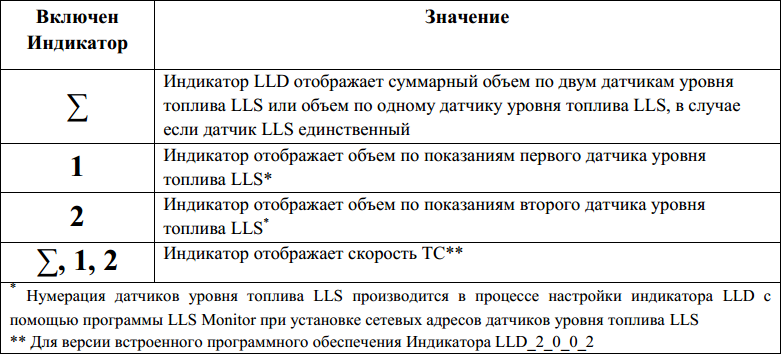

Изменение отображаемого объема: меняет отображаемое на индикаторе значение: суммарный объем по показаниям обоих датчиков (включен светодиод ∑); объем по показаниям 1-го датчика LLS (включен светодиод 1); объем по показаниям 2-го датчика LLS (включен светодиод 2); значение скорости ТС (включены все три светодиода).
Погрешность определения объема топлива датчиком LLS составляет 1% от объема топливного бака, а индикатор LLD позволяет отобразить измеренное значение с точностью до 1 литра.
Установка
Возможные варианты подключения Индикатора уровня топлива LLD к датчикам уровня топлива LLS

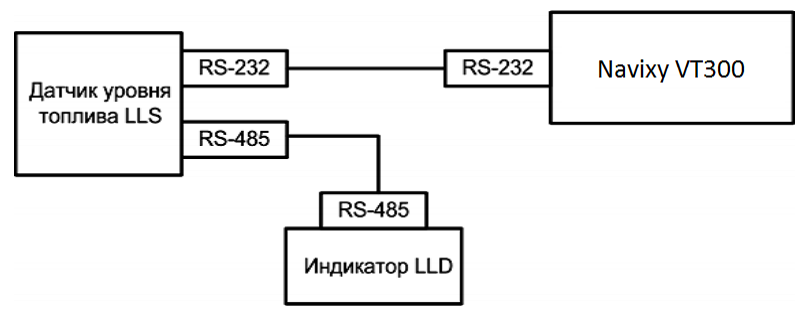

Схема подключения индикатора LLD к датчику LLS, подключенному к ГдеМои A8 по интерфейсу RS-232

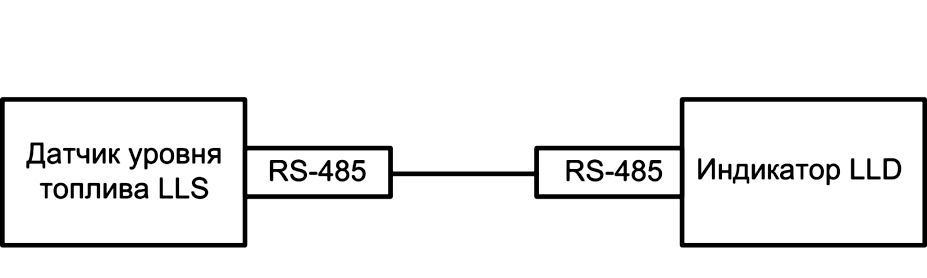

Схема подключения индикатора LLD к единственному датчику LLS, работающему вне системы мониторинга

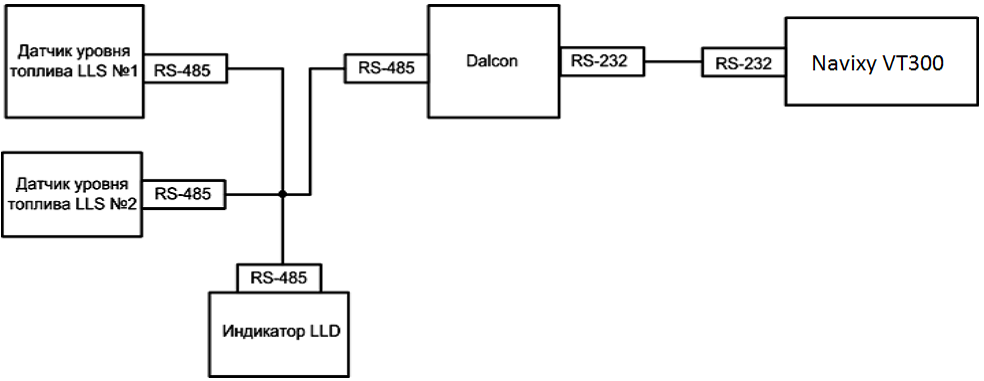

Схема подключения индикатора LLD к двум датчикам LLS, подключенных к Dalcon (только для LLS 20160 и LLS 20230)

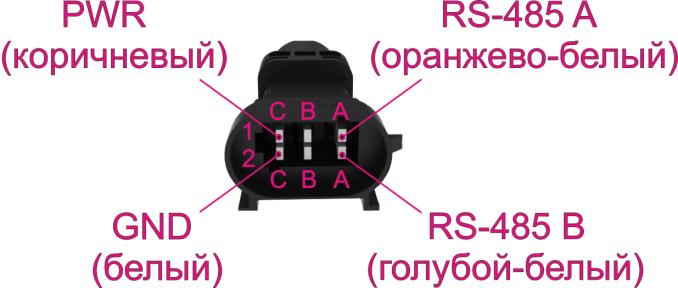

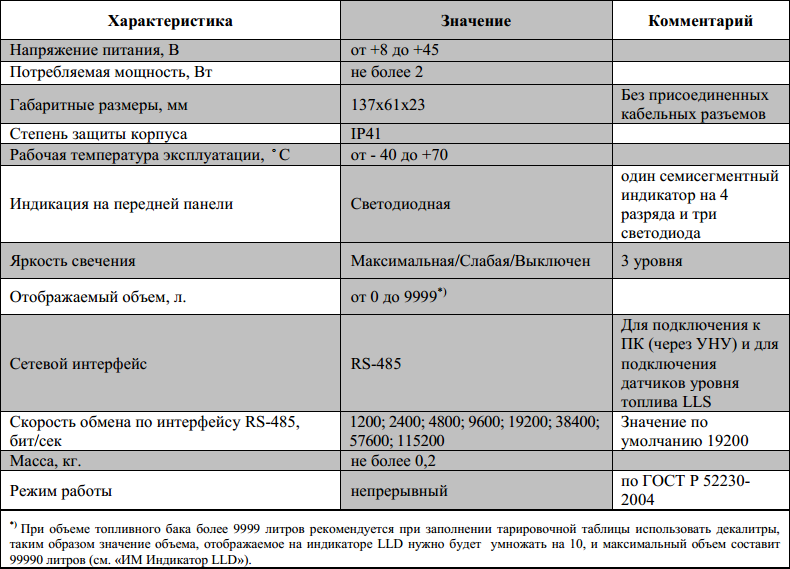

Настройка индикатора объема топлива LLD и его подключение к датчикам уровня топлива LLS производится по интерфейсу RS-485. Панель крепится в кабине водителя в любом удобном месте: на торпеде, на стенке кабины или рядом с терминальным блоком системы мониторинга транспорта. При подключении двух ДУТ все контакты устройств интерфейса RS-485 группы А соединяются в одну цепь. Все контакты устройств интерфейса RS-485 группы В соединяются в другую цепь. На все приборы подаётся питание, напряжение питания находится в диапазоне от 8 до 45В.

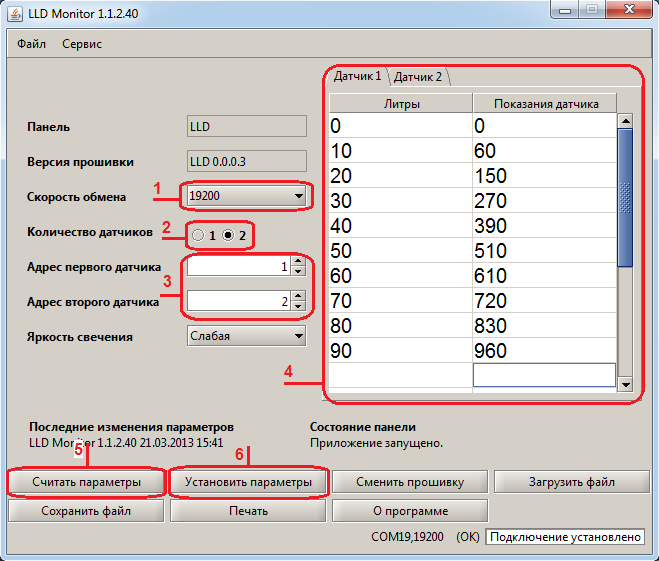

Настройка с помощью ПО LLD Monitor
Устройство подключается через стандартный разъем к УНУ для настройки через ПК:
Установите скорость обмена данными с ДУТ (значение 19200)
Выберите количество ДУТ (в зависимости от количества подключенных датчиков)
Настройте сетевые адреса датчиков (на датчиках должны быть тоже настроены)
Внесите тарировочные таблицы для первого и второго ДУТ
*Кнопка служит для того, чтобы считать настройки с индикатора. (не использовать с не настроенными устройствами)6. Сохраните настройки на индикатор
