ДУТ Технотон

Для контроля расхода топлива (в том числе определения фактов “сливов”, объема заправок, потребления топлива) можно использовать высокоточные датчики уровня топлива (ДУТ) различных производителей.

В этом разделе описано подключение ДУТ производства фирмы “Технотон” (Беларусь) к автомобильным терминалам “ГдеМои” A-серии:

Цифровой ДУТ (модель Технотон DUT-E 232) подключаются к последовательному порту RS-232 терминала ГдеМои A8
Аналоговый ДУТ (модели Технотон DUT-E A5 и Технотон DUT-E A10) можно подключить к аналоговому входу терминала. Подключение двух датчиков (например, если в автомобиле два топливных бака) производится, соответственно, к разным входам.

Скачать файлы

Руководства по установке и эксплуатации: technoton.nt-rt.ru
Драйверы и программное обеспечение для устройства настройки

Схемы подключения ДУТ Технотон к терминалам ГдеМои A серии

Подключение терминала “ГдеМои” A-серии и датчика уровня топлива к “плюсу” и “массе” должно быть осуществлено в едином месте.

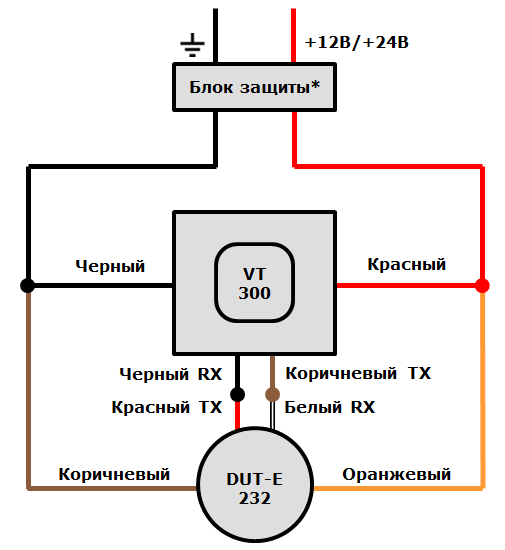

Схема подключения цифрового ДУТ (Пример)

Цифровой ДУТ подключается к порту RS-232 терминала “ГдеМои A8” через 8-контактный разъем (с надписью Serial), с использованием специального кабеля, прилагаемого к терминалу в стандартной комплектации.

Схема подключения цифрового ДУТ (Пример)

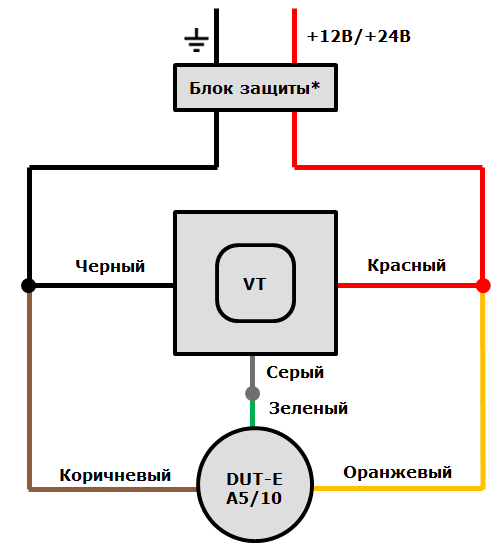

Аналоговый ДУТ подключается ко второму (серый провод) или первому (белый провод) входу терминала “ГдеМои A8” через 10-контактный разъем (с подписью I/O). Рекомендуется использовать модель DUT-E A10, обеспечивающую более высокую точность, чем модель DUT-A5, благодаря большей амплитуде выходного сигнала.

Блок защиты - дополнительное устройство, обеспечивающее гальваническую развязку и защиту от высоковольтных помех и неисправностей в бортовой сети. При подключении аналоговых ДУТ рекомендуется использовать блоки защиты со стабилизированным по напряжению выходом.

Настройка датчика

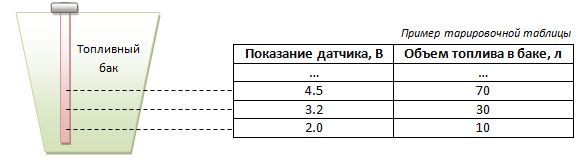

Устройства “ГдеМои” не требуют какой-либо дополнительной настройки для работы с датчиками уровня топлива марки “Технотон”. Поэтому достаточно настроить только сам датчик и заполнить тарировочную таблицу для топливного бака.

Настройка датчика Технотон производится с компьютера с применением «сервисного комплекта», приобретаемого отдельно. Программное обеспечение и руководства Вы можете скачать по ссылкам в начале данной страницы.

Стандартные параметры для цифрового ДУТ (при необходимости могут быть изменены):

Скорость обмена данными: 19200 бит/с
Сетевой адрес: 255

Ввод данных в систему наблюдения

После завершения установочных работ внесите данные тарировочной таблицы в формуляр и отправьте его на email support@gdemoi.ru. После получения ответа Вы можете контролировать объем топлива онлайн и в табличных отчетах в системе наблюдения.
