Предназначен для измерения каких-либо числовых параметров , например, уровня топлива или напряжения бортовой сети.
Настройка датчика

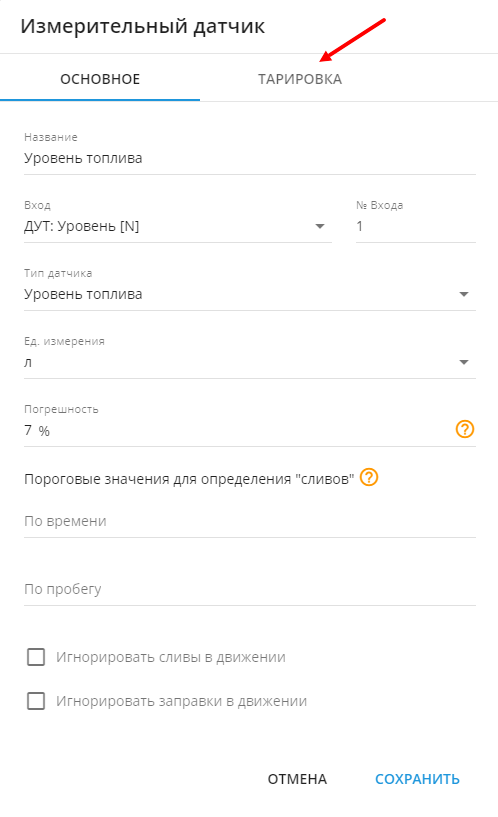

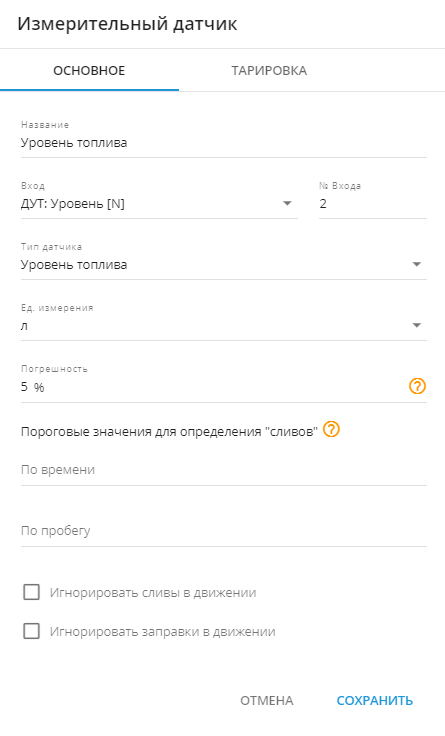

После добавления датчика введите необходимые параметры:
-
Название - укажите название датчика (может быть произвольным)
-
Вход - выберите вход, на который подключен датчик (количество и типы доступных входов определяются моделью оборудования)
-
Тип датчика - выберите тип подключенного датчика
-
Единицы измерения - укажите единицы измерения показаний
-
Погрешность - задайте возможную погрешность (целое или дробное число) при учете показаний датчика. В данном параметре задается процент от максимального результата в тарировочной таблице. Если изменение показаний будет ниже или равно указанному значению, то эти данные не будут фиксироваться системой
Например, при установленной погрешности - 5,5% у датчика уровня топлива с максимальным результатом в таблице - 100 литров, изменение уровня на 5,5 литров или менее, не будет учитываться как слив или заправка.
-
Игнорировать сливы в движении - инструмент фильтрации сырых данных, при включении данной функции резкие падения уровня топлива в баке не будут фиксировать как сливы во время движения
-
Игнорировать заправки в движении - инструмент фильтрации сырых данных, при включении данной функции резкое увеличение уровня топлива в баке не будет фиксироваться как заправка во время движения
Внесение тарировочных данных
Для внесения тарировочных данных в таблицу нажмите на кнопку “Тарировка”

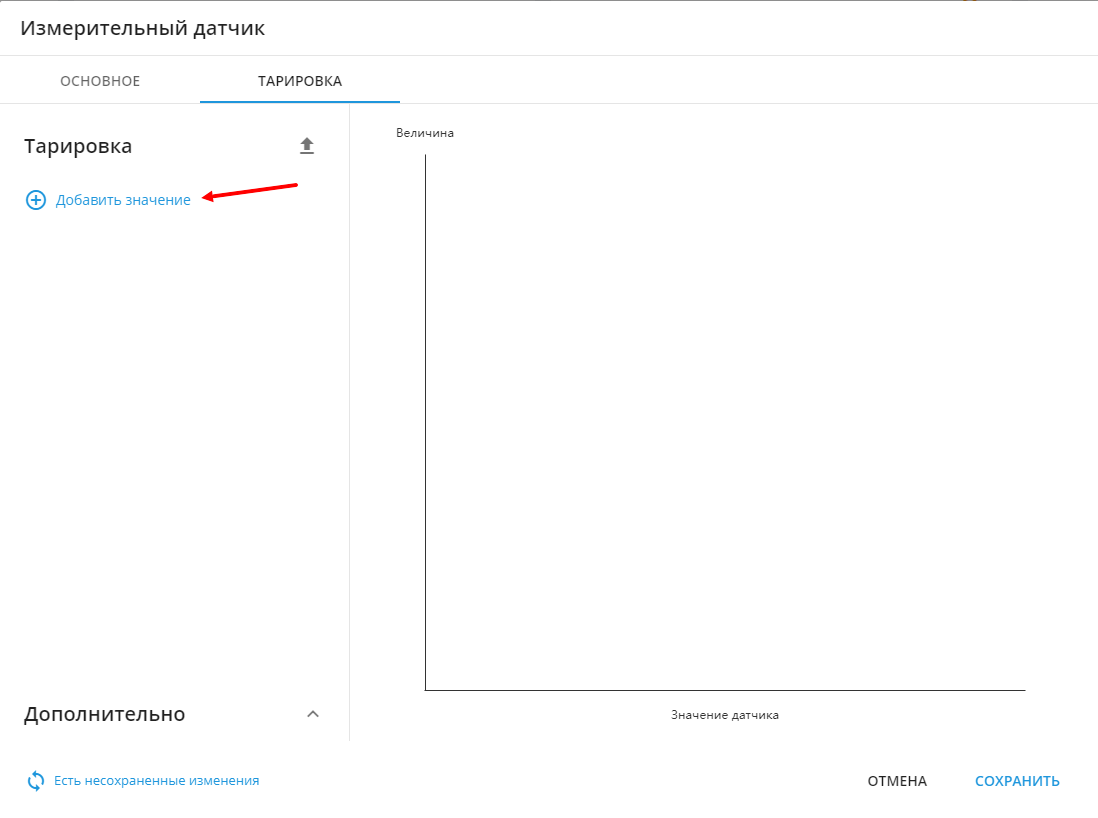

Для добавления поля значений нажмите кнопку “Добавить значение”

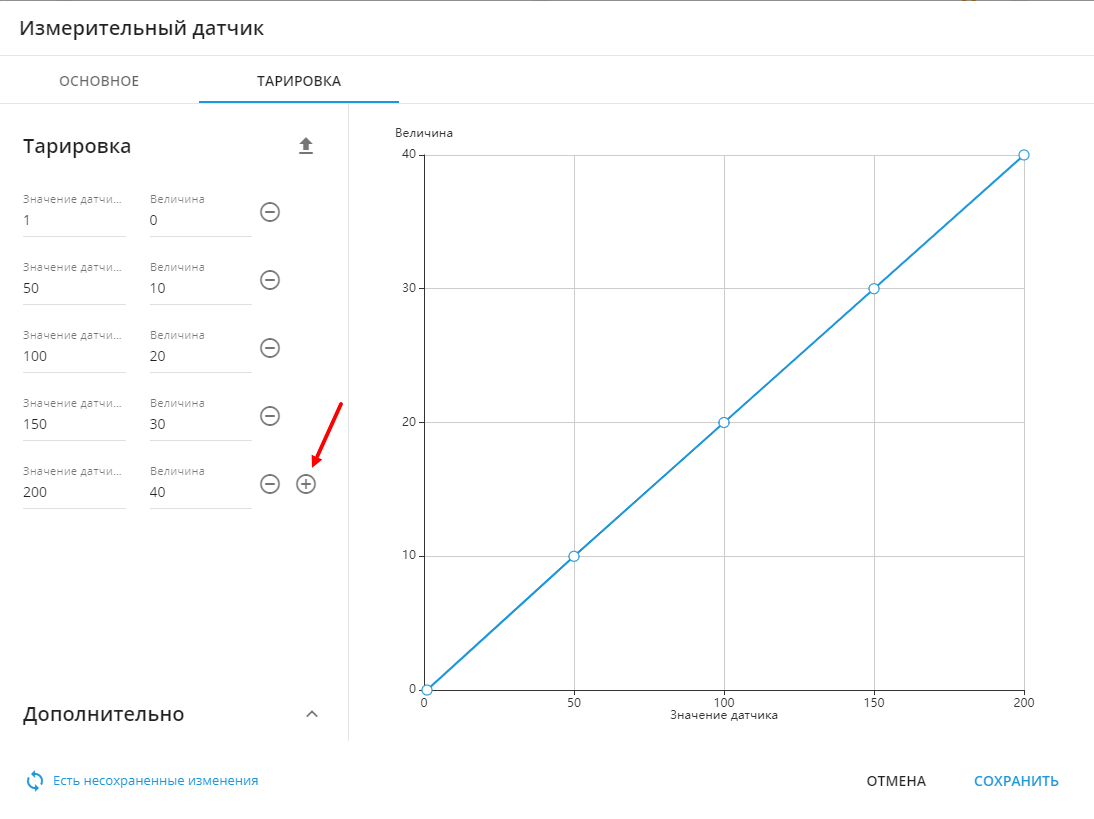

В появившейся строке в столбце “Значение датчика” введите показания датчика (например, напряжение, данные об уровне топлива в баке поступающие от ДУТ и т.д.), в столбце “Величина” введите результат, соответствующий указанному значению, например, литры. Для добавления дополнительных строк значений нажмите на кнопку “+”, для удаления - кнопку “-”.
При внесении данных в таблицу будет выполняться построение графика. При корректно заполненной тарировочной таблице, график будет представлен прямой линией.

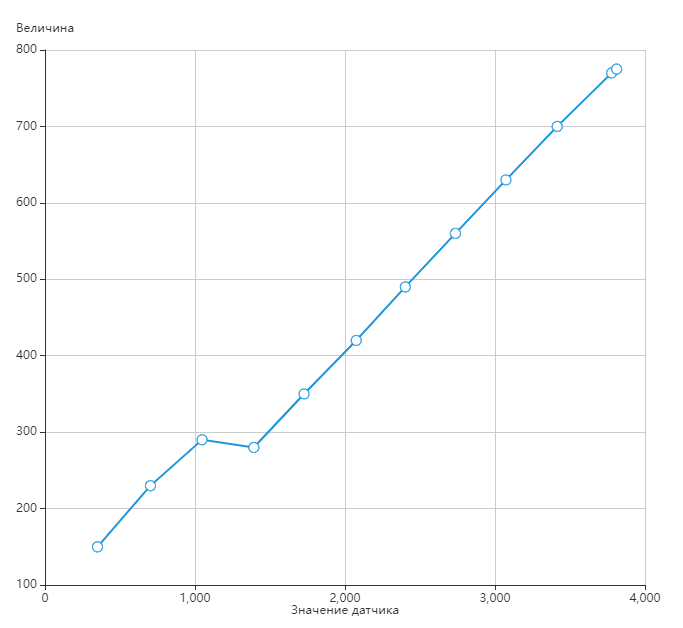

Если график представляет собой кривую, то, вероятно, тарировочная таблица заполнена некорректно:

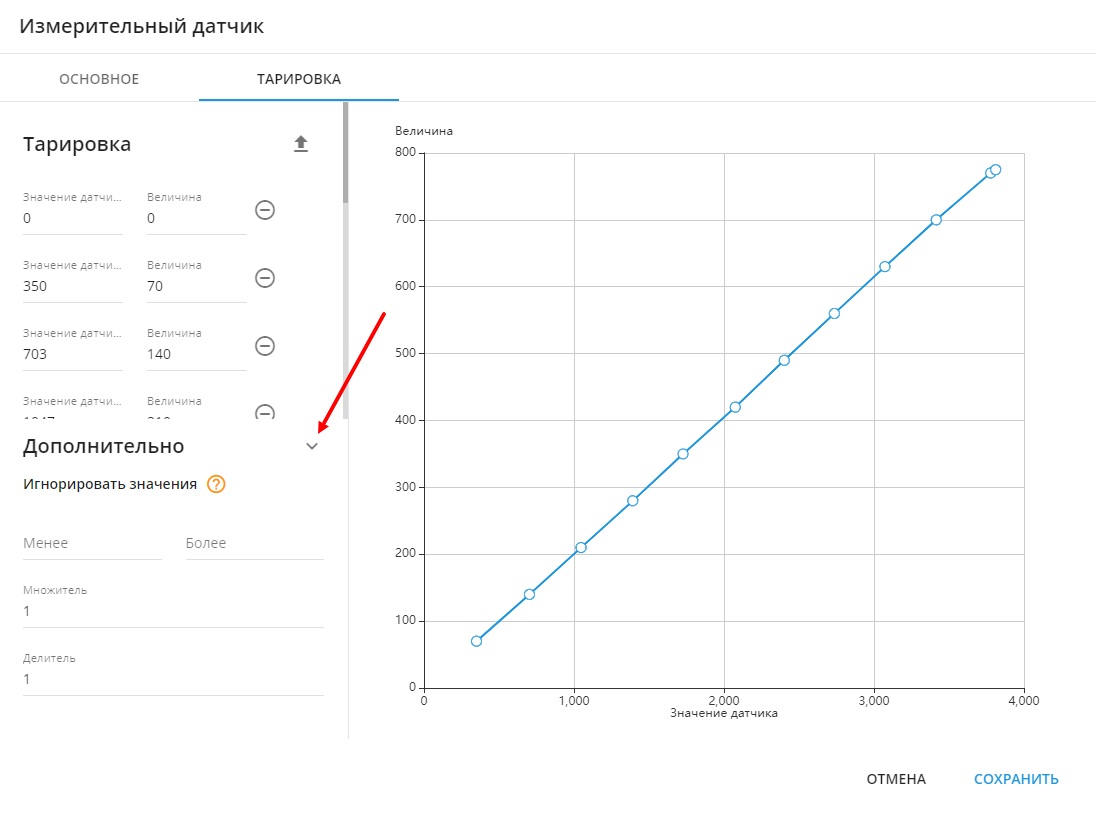

Во вкладке “Дополнительно” находятся параметры:
-
Игнорировать значение - опциональные параметры, определяющие диапазон допустимых “сырых” входных данных от датчика. Параметры вне указанного диапазона не будут учитываться системой. Применяйте эти параметры, например, чтобы нулевые данные датчика при выключенном зажигании
-
Множитель и делитель для поступающих данных

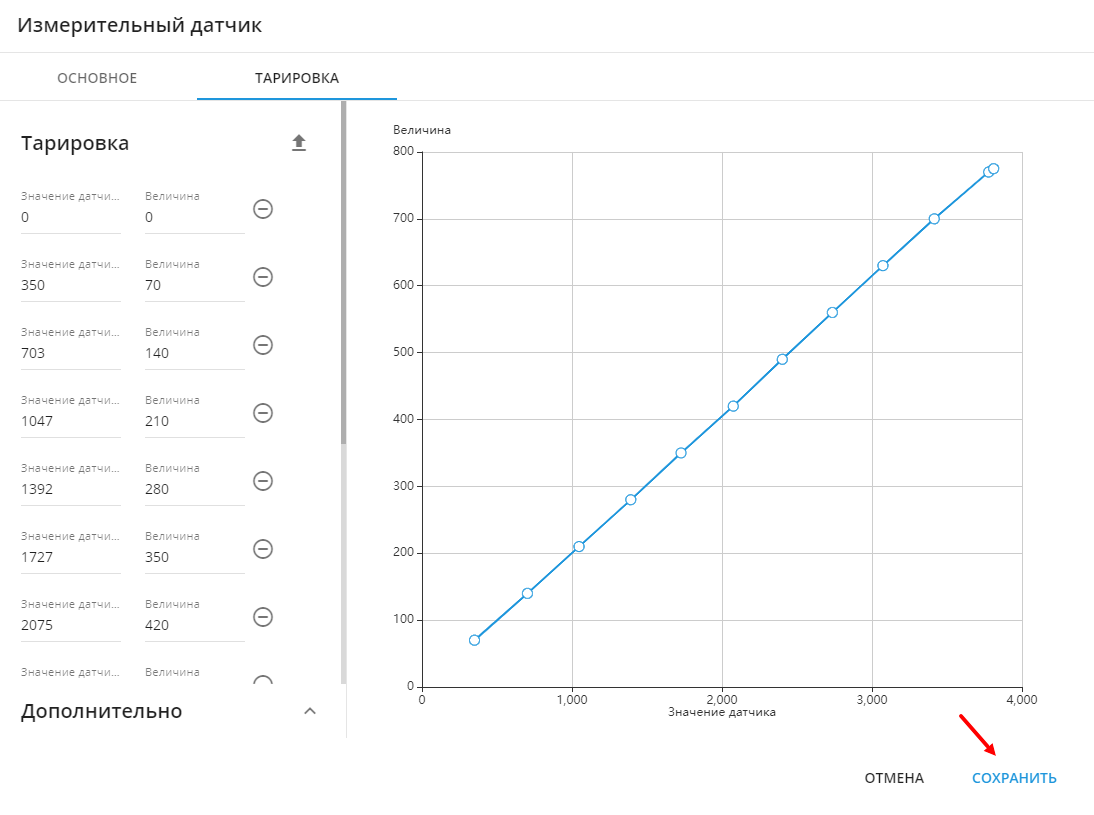

После внесения изменений нажмите кнопку “Сохранить”.
